رگولاتور گاز

رگولاتور چیست؟

رگولاتور قطعه ای است که در ساخت مدارات الکترونیکی کاربردهای فراوانی دارد در حقیقت رگولاتورهای ولتاژ، نوعی از نیمه رساناها هستند که برای تنظیم ولتاژ طراحی شده اند. کلمه رگولاتور(regulator) برگرفته از فعل regulate به معنای تنظیم کردن هست.و خود واژه رگولاتور یعنی تنظیم کننده.

رگولاتور با تنظیم ولتاژ ثابت و جلوگیری از نوسان از آسیب های احتمالی پیش گیری میکند.

مزیت های رگولاتور :

  • مزیت اول : خروجی ولتاژ ثابت و جلوگیری از نوسان ها .برای مثال زمانی که به سر آداپتور یک رگولاتور وصل کنیم از اختلاف ولتاژ جلوگیری میکند و مقدار آن را ثابت میکند.
  • مزیت دوم : نصب یک منبع تغذیه در مدار و تامین ولتاژهای مختلف اجزا به وسیله رگولاتور.

دسته بندی رگولاتور ها

  • رگولاتور با خروجی ثابت:
  • رگولاتورهای ولتاژ خروجی ثابت مثبت که خروجی انها یک عدد ثابت و غیر قابل تغییر + می باشد که نام گذاری آنها نیز به صورت 78XX یا L78XX یا M78XX می باشد.2 رقم سمت راست که به صورت XX نشان داده شده نشان دهنده ولتاژ خروجی است.مثلاً ولتاژ خروجی رگولاتور 7805 ، 5 ولت می باشد و همچنین L یا M هم نشان دهنده حداکثر جریان دهی آن است. رگولاتورهای ولتاژ خروجی ثابت منفی که خروجی آنها یک عدد ثابت منفی و غیر قابل تغییر – می باشد که نامگذاری انها به صورت 79XX می باشد.
  • رگولاتور با خروجی متغیر:
  • به وسیله این رگولاتورها می توان ولتاژ خروجی را کنترل کرد. معروف ترین و پر کاربردترین نوع خروجی + آنها LM317 و LM138 وLM338 و خروجی – آنهاLM337 می باشد.

رگولاتور گاز

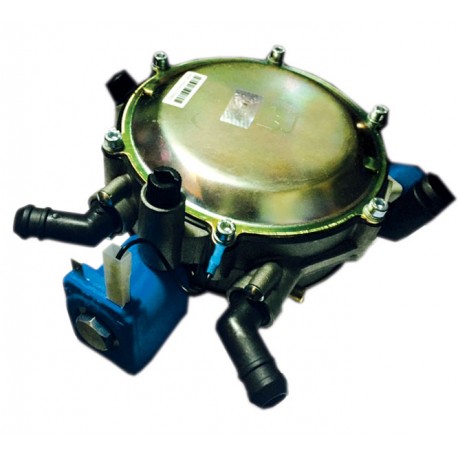

رگولاتور گاز که بر روی قسمت خروجی شیر کپسول های گاز قرار می گیرد وظیفه دارد که خروج گاز از کپسول را بطور یکنواخت و با فشاری یکسان تنظیم نماید. فشار گاز کپسولی که تازه مورد استفاده قرار می گیرد با فشار گاز کپسولی که چندی است از آن استفاده می شود یکسان نیست و رگولاتور می تواند این فشار را تعدیل نماید. شکل ظاهری رگولاتور ها تفاوت دارد اما اصول کارشان یکسان است . این وسیله به کمک یک صفحه لاستیکی (دیافراگم) که در پشت آن یک فنر قرار دارد و یک پیچ کنترل در پشت فنر ، دائما” فشار گاز خروجی را کنترل می کند بر روی بعضی از رگولاتور های فشار قوی که قابل تنظیم هستند فشار سنج نیز نصب شده است .تا فشار موجود قابل مشاهده باشد. در شکل زیر چند نمونه رگولاتور را ملاحظه می کنید.
